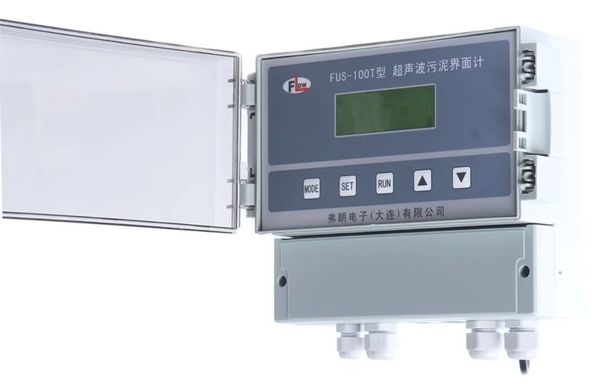

超声波界面计（FUS-100T）技术手册

基本信息

1.1 技术参数

量程：0～15m

最小刻度：1 mm(公制单位)

精度：±0.5%FS取较大值

温度范围：-10℃～60℃

输出：4～20mA, 最大负载：750Ω

继电器：2个报警信号继电器，1个冲洗时间继电器

数字输出：RS485（选配）

电源：220VAC±10%

传感器材质：304不锈钢超声波探头/四氟防腐探头

安装螺纹：R1螺纹（1寸锥管螺纹）

电缆长度：10m或根据要求定制；

操作温度：-10℃ ～ 60℃

重量：1.5千克（包括10米电缆）

防护等级：IP68

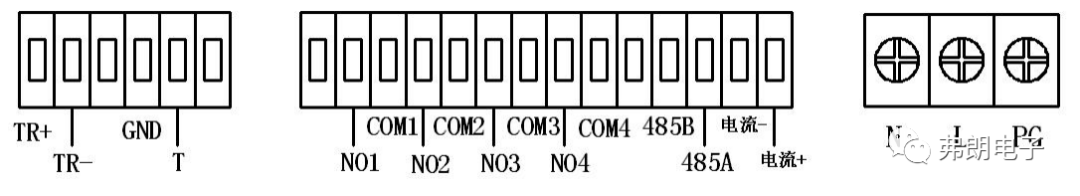

1.2 接线端子

注意：依照标识对应接线，在仪表通电前一定要确认接线正确，错误的接线可能导致仪表损坏。

维护与保养

2.1 接地与屏蔽

镀锌钢管打入地下50cm，周围洒盐水，将信号传输线的屏蔽层与钢管连接，信号传输线的屏蔽层接金属仪表箱。

2.2 日常维护

① 定期清理转换器表面附着的灰尘，若长时间闲置后再次使用请先通电24小时。

② 定期清洗传感器表面，防止污染物粘在表面影响传感器接发超声波，视传感器污染程度定期清洗，一般情况下建议每月彻底清洗一次。

③ 定期检查支架管内是否进水。

常见使用问题汇总

异常现象	原因	解决方法
测量值不准确	池面池底盲区传感器高度设置不当	重新设置
	接线问题	确认接线
	温度值不准确	重新校准温度值
	传感器未正对池底	调整角度使传感器正对池底
	传感器污染	清洗传感器
	安装位置不当	将传感器置于水下80cm左右位置，距离池壁1米，传感器为圆心半径50cm的圆形区域下方不能有任何障碍物，避开气泡区域
测量值跳动	4-20mA输出干扰	加装滤波器
	接线问题	确认接线
	小幅波动	增大滤波系数
	传感器污染	清洗传感器
	电磁干扰	做好接地，远离大型变频器及大功率电器
	安装位置不当	将传感器置于水下80cm左右位置，距离池壁1米，传感器为圆心半径50cm的圆形区域下方不能有任何障碍物，避开气泡区域
中控与仪表数值无法对应	4-20mA输出电流不准确	重新校准4-20mA输出电流
	中控室量程与仪表不一致	更改量程，使中控室和仪表量程保持一致
	电磁干扰	做好接地，远离大型变频器及大功率电器
通电无显示或显示异常	供电电源不符合规格	检查电源是否为仪表规定供电电源，保险丝是否正常
仪表卡顿	操作频繁反应变慢	断电重启
