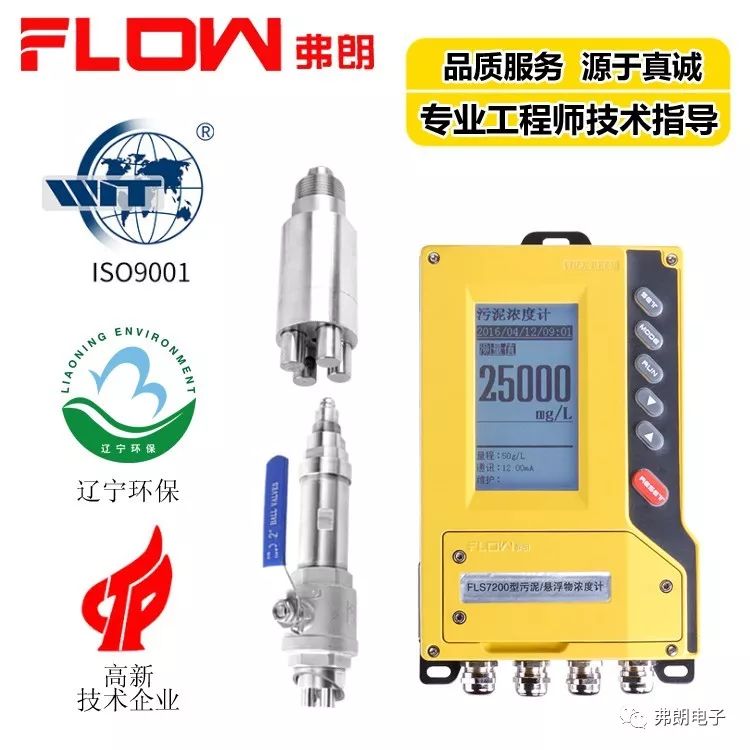

污泥浓度计-您最得力的计量帮手

产品概述

     采用弗朗自主研发的红外180度对射的光束技术，利用红外补偿等技术手段；LCD超大屏幕视窗设计，全中文的操作界面；新增加了按键式的一键还原的人性化设计，采用独家的远程操作及监控系统；专利技术的铸铝机壳而开发出的污泥浓度计。满足了不同用户的需求。

产品特点

• 自主研发的红外180度对射的光束技术；

• 超大屏幕的LCD液晶显示，全中文菜单操作；

• 新颖的按键式的一键还原设计，独有的按键式操作；

• 电磁兼容性(EMC/RFI)设计；

• 优化的智能信号自适应处理系统。

• 全新的远程操作及监控系统。

• 独家专利技术的铸铝机壳，抗干扰能力极强。

• 新一代的防雷功能模块设计。

• 信号传输功能模块的保护设计；

• 新增英文操作界面更适合国外客户操作。

应用领域

• 市政污水处理厂  进水口、出水口、曝气池、回流污泥、 初沉池、浓缩池、污泥脱水等

• 自来水厂的  沉淀池     造纸厂    纸浆浓度

• 洗煤厂    沉淀池

• 各铁路、厂矿企业的水处理站等；

• 各高校的实验场所及海产养殖场所。

技术参数

仪表安装

一.变送器安装

在选择变送器安装位置时，需要遵循如下原则：

1、特别注意避免变送器受阳光直射；

2、避免变送器受到过多震动；

3、如果情况允许，应将变送器安装于稍稍高于操作者平视水平的位置，这样将会有利于操作者可以非常舒服地浏览前部面板和进行控制操作；

4、为变送器箱体的开启和维护留出足够的空间；

5、如果变送器安装于室外，必须做仪表箱保护变送器，以免变送器受到损伤。

6、变送器周边不能有大型电机或变频设备，以免干扰信号影响仪表正常使用。

二：变送器及仪表箱尺寸

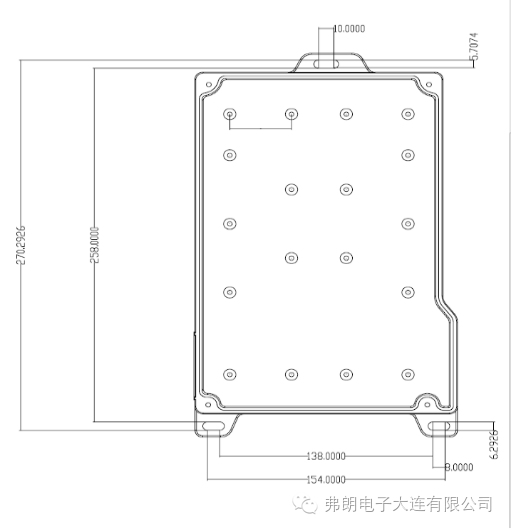

1、变送器尺寸及安装背板示意图如下：

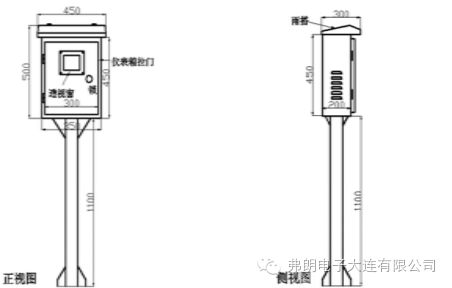

2、仪表箱建议尺寸图如下：

本仪表为壁挂式安装，背板为仪表箱内固定在仪表箱后壳上的用于悬挂仪表的板材。仪表固定时，先按照背板图在背板上开孔，将仪表挂在背板上，然后再将背板固定在仪表箱内。

窗口尺寸：宽=70mm

    长=120mm

三：传感器的安装

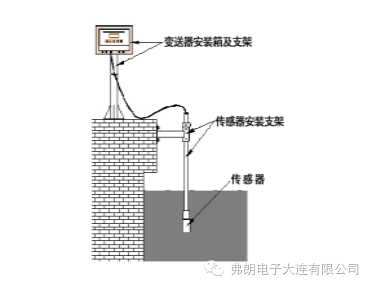

传感器的安装方式为浸没式（沉入式）。浸没式安装方式是指把传感器通过安装支架浸入池中或罐中的安装方式。适合于污水处理厂出水口等场合。

浸没式安装时，传感器一定要安装在安装支架上，传感器与支架通过螺纹连接，螺纹处缠绕生料带，传感器电缆线从支架管内穿出，连接变送器。不能用传感器的电缆将传感器悬挂在水中。不使用安装支架会导致传感器电缆线长时间浸泡于水中，会影响测量的准确性甚至大大减少传感器使用寿命。

1.传感器安装要求：

a、应将传感器安装在恰当的工艺位置以保证获得具有代表性的测量结果，且安装位置应该便于操作者进行取样操作，传感器和取样点之间的距离推荐最大值不超过1.5m，传感器与池壁的距离不小于20cm.

b、传感器应浸没至水面下不小于70cm的深度，并避免阳光直射。

c、在连接传感器与安装管时，请旋转连接杆而不要旋转传感器，否则传感器的电缆有     可能损坏。为防止密封不严，导致管内进雨水，请在安装管的螺纹连接处缠绕好生料带。

d、防止安装管太短，导致水位下降到最低处时将传感器露出水面。

e、安装管材料的选择要考虑到现场流体的浓度和特殊性质，以防腐蚀老化现象导致安装管断裂。

如果用户不采用厂家配套的安装支架，请参考如图所示的浸没式传感器尺寸，自行设计安装支架（传感器螺纹尺寸NPT 1）。
